DisplayLink | Synaptics |DL-6XXX/ DL-6700/DL6910/DL6950/DL6350|新思/圖形顯示芯片|USB TO HDMI 4K360|MST|同屏異顯|USB外置顯卡|外接顯卡|設計方案|替代AM8268NAM8266可完全替代兼容 DL-6XXX/ DL-6700/DL-6910/DL-6950/DL-6350
DL-6700/DL6910/DL6950/DL6350是DisplayLink | Synaptics推出的一款USB 3.0 TO HDMI/DP的圖形顯示SOC，在一路USB 3.0GEN 2 5GB的帶寬下，最高支持兩路HDMI/DP 5K或4路HDMI/DP 4K60的方案，且支持HDMI/DP接口任意配置，同時支持一路千兆網口（需外持PHY），一路最高5.1聲道音頻輸出，該方案功能強大，配置齊全，外掛DDR，廣泛應用于擴展塢HUBDOCKING市場，被Belkin、Kensington，等國際品牌采用
AM8268NAM8266，是炬力北方微的一款USB TO HDMI 信號轉接芯片，USB外置顯卡 USB圖形顯示SOC，特點是占用帶寬小，只要USB 2.0 信號就可以出1080P，所以理論上在一路USB 3.0信號下，可以無限擴展異顯界面，且不影響HUB下其他USB 3.0 接口的速度。支持蘋果電腦多屏異顯，蘋果電腦MST，同時四路以上異顯的USB MST，QFN封裝小體積、精簡外圍，線路設計簡單，無需DDR、節省空間。絕大部分應用場景下，AM8268N/AM8266可以直接在功能上平替MCT T6-688SL，且成本只要20%不到。
AM8268N/AM8266廣泛應用在USB 顯示適配器，監控/監視器，通用擴展塢 ，零售客戶端 ，數字標牌，視頻墻，工廠自動化IPC ，大型游戲機，POS（銷售終端），小型外形規格,低電耗嵌入式圖形
DL-6700/DL6910/DL6950/DL6350 規格書|Datasheet
來自全球USB圖形領域的領導者Synaptics’|DisplayLink DL-6xxx系列SoC支持多個USBA/C接口下4K/5K60HZ分辨率低延時顯示器，DL-6xxx是高度集成的IC，可作為單個芯片雙輸出設備（DL-6950），單芯片單輸出設備（DL-6700）或提供4個輸出的雙芯片（DL-6910）。它包括一個1Gbit以太網LAN、5.1音頻DisplayPort 1.2和HDMI 2.0。DL-6350是支持雙視頻輸出DP1.2或HDMI 1.4，只需要外持一路DDR。DL-6xxx與上的DisplayLink軟件耦合主機PC或移動設備，無需硬件成本，由于DL-6xxx是一個純USB解決方案可以連接到任何具有USB C或USB A的主機連接器提供完全向下兼容和經得起未來考驗的對接解決方案，插上電源就能工作。
DL-6xxx是一種集成電路，用于通過USB連接顯示器等，
DL-6xxx具有兩個HDMI和DisplayPort PHY（HDP）接口，能夠輸出HDMI2.0或DisplayPort1.2a視頻信號。
DL-6xxx通過USB 3.1Gen1與主機通信與USB系統向后兼容。除了網絡和音頻之外，它還有許多視頻輸出選項輸出/輸入接口。
DL-6xxx需要一個外部視頻緩沖存儲器，由兩個組成（一個用于單個頭變體）4 Gbit（256Mx16）DDR3L SDRAM，1600 MT/s。
DL-6xxx功能配置自外部串行閃存，
目標產品
?四路4K和雙路4K/5K p60
?USB對接
?單個4K對接（DL-6700）
?雙FHD/WQHD/WQXGA適配器（DL-6350）
最大分辨率
?5120x2880
?4096x2160（DL-6700）
特征
?最多：
o 2個5120x2880p60（DL-6910）
o 1x 5120x2880p60（DL-6950）
o 1x 4096x2160p60（DL-6700）
o 2個2560x1600p60（DL-6350）
?60 Hz面板刷新，實現最低延遲
?向后兼容傳統顯示器
?集成DP 1.2/DP++接口
?集成HDMI 2.0接口
?集成HDMI 1.4接口（DL-6350）
?HDCP提供受保護的視頻播放
?集成2.0音頻和5.1音頻
好處
?單個USB接口，最多支持四個
4Kp60或雙5K/p60
?兼容USB2或USB 3.1 Type-A或C連接
?傳統PC上的多個4K/5K顯示屏
?集成以太網和音頻
?與現有DL通用版100%兼容對接
應用
?USB 3.1Gen2/USB 3.1Gen1擴展塢HUBDOCKING
?USB 3.1Gen2/USB 3.1Gen1顯示器底座

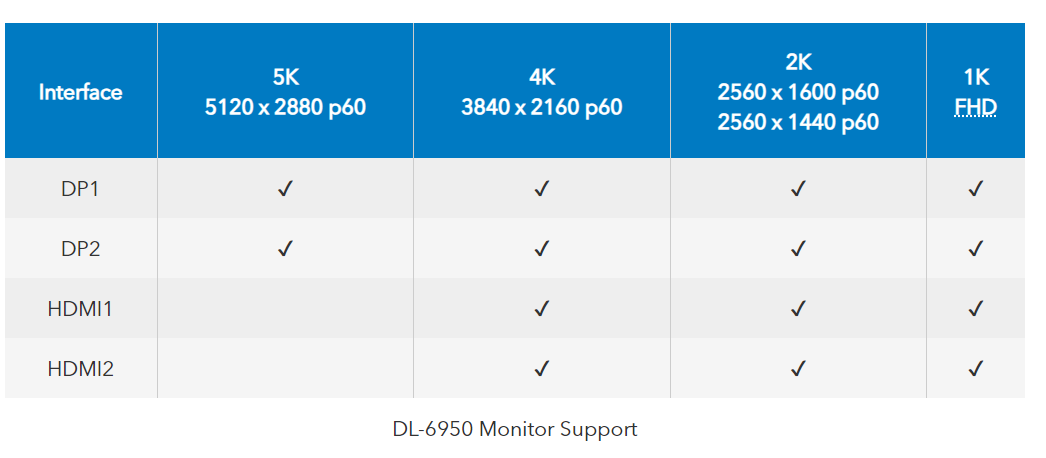

DL6950支持的視頻規格

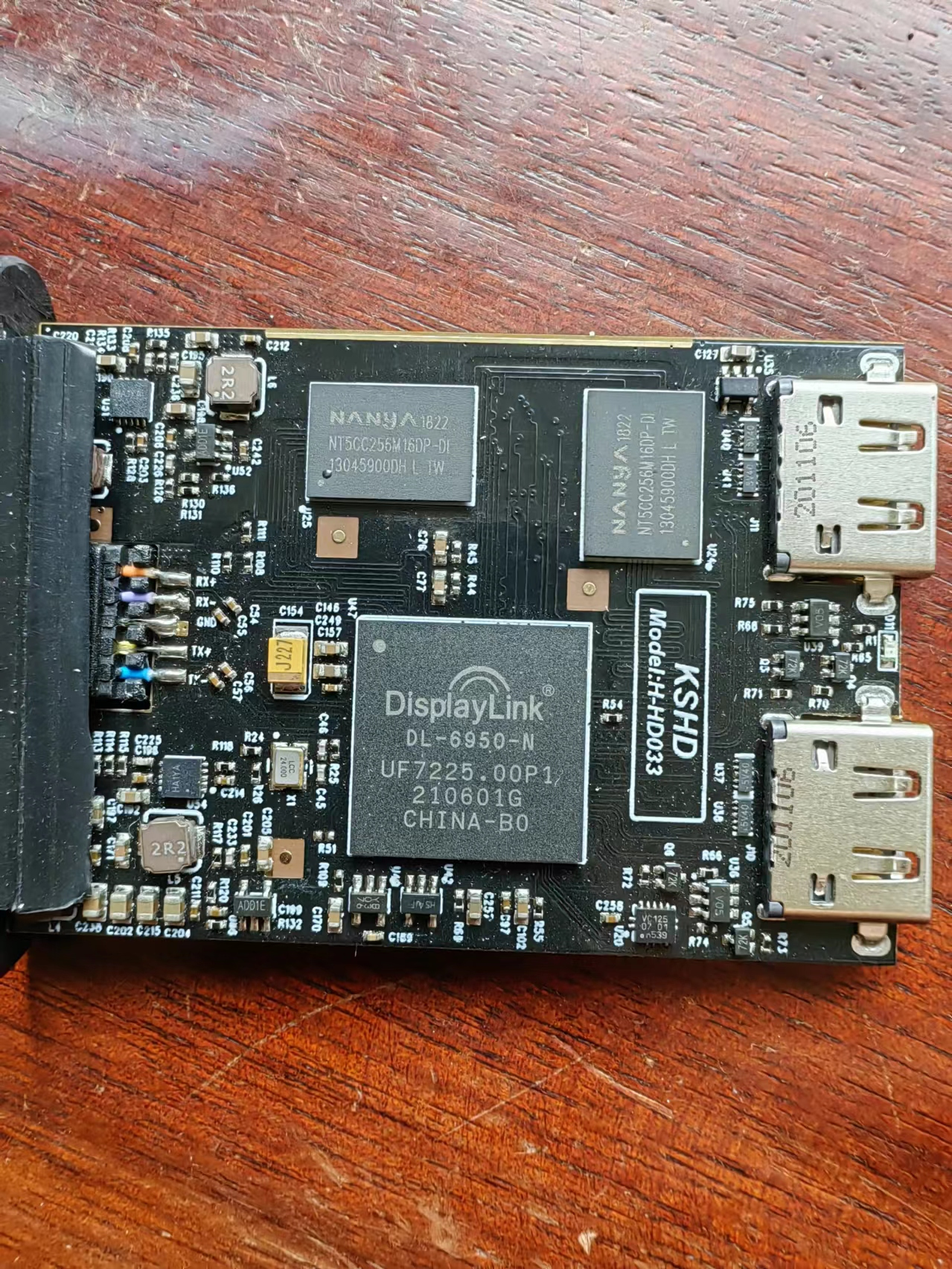

DL6950應用圖片
AM8268N/AM8266規格書/Datasheet
USB2.0 TO HDMI 1080P，USB外置顯卡 USB圖形顯示SOC，USB MST 蘋果MST、蘋果異顯、四屏異顯

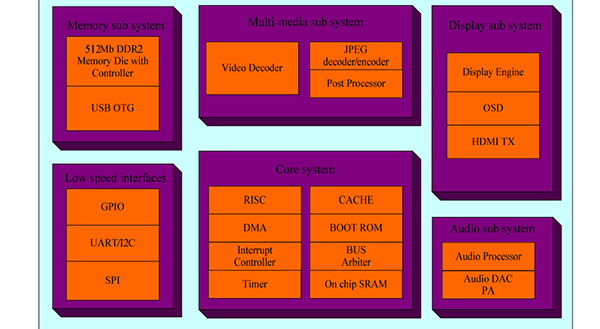

Actions Micro的AM8268N處理器是高度集成的混合信號SoC，多媒體應用程序。
AM8268N嵌入式CPU是一款高性能、低功耗的32位RISC核心采用DSP指令擴展，運行速度可達800MHz。
AM8268N處理器采用硬連線多格式視頻解碼器，支持大型各種流行的視頻格式，包括：H.264、RMVB、MPEG1/2/4和全高清分辨率的VC1。
AM8268N集成圖像/視頻后處理器和顯示引擎提供強大的圖像處理能力，如無縫放大/縮小、裁剪、旋轉、顏色空間轉換、伽瑪校正，邊緣增強、抖動、亮度、對比度和飽和度調整。此外，可配置FIR保留用于其他特效擴展。兩層OSD窗口可以配置為大到全屏，顏色深度在1位到32位真彩色的范圍內。
AM8268N多媒體處理器提供了顯示解決方案：借助片上HDMI。
AM8268N還集成了DDR2/DDR3 SDRAM控制器、1個USB OTG控制器、UART、I2C、SPI等。
AM8268N中集成了512Mb DDR2內存芯片，因此無需掛上DDR2內存
特色
AM8268N提供了高級別的系統集成，以支持各種各樣的應用程序。
AM8268N的功能包括：
32位RISC核心
32K字節指令緩存和數據緩存
F/W可以透明地從直流到800MHz進行編程
用于多媒體加速的DSP指令
靜態設計允許在運行時更改時鐘以節省電源
JPEG解碼器
支持JPEG基線
支持YCbCr 4:2:0平面和半平面
支持YCbYCr和CbYCrY 4:2:2交錯
支持圖像大小：從80x16到4672x3504
支架旋轉：+90°、-90°
圖像/視頻后處理器
以任意非整數比例縮放圖像
水平和垂直尺寸的單獨比例
圖像裁剪
圖像交叉
H.264配置文件和級別高達高配置文件，級別1-4.1
MPEG-4視頻配置文件和級別高級簡單配置文件（幀圖片），級別0-5
H.263配置文件和級別配置文件0、級別10-70。圖像大小高達720x576，
不支持時間代碼擴展
VC-1剖面和水平簡單和主要剖面；低、中、高水平
MPEG-2/MPEG-1主配置文件；低級別和主級別，MPEG-1
不支持D圖片RV8/9/10
AM8268N數據表v1.0.0 Actions微型專有
圖像旋轉，90度、180度和270度以及水平/垂直翻轉
圖像掩模，可以防止在兩個矩形區域上寫入輸出圖像
支持YUV444/YUV422/RGB888/RG565作為alpha混合的掩碼窗口（256級）
YUV/RGB轉換
最大輸出圖像大小可達1920x1080
顯示引擎
YCbCr/RGB轉換，用戶可定義的轉換系數
以任意非整數比例放大圖像
水平和垂直尺寸的單獨比例
亮度、對比度和飽和度調整
邊緣增強
動態對比度調整
單獨對RGB通道進行直接映射伽瑪校正
24位到16/18位拜耳模式/1D/2D方法抖動
支持逐行和交錯輸入格式
支持YUV4:2:2（交錯）、YUV4:2:0（半平面）、RGB565、RGB888輸入形式
16x16硬件光標
OSD
具有重疊的兩層OSD窗口
每個窗口的8級alpha混合
1,2,4或8位OSD位圖數據寬度
OSD窗口中允許的透明像素
兩個可配置的OSD調色板
兩個OSD窗口中的每一個都可以直接從系統存儲器中獲取RGB565/ARGB8888數據
顯示界面
支持HDMI Tx，符合行業標準HDMI 1.2
支持高達1920x1080的輸出大小
可配置的水平同步中斷
音頻
多格式音頻解碼器：MP1/MP2/MP3/WMA/AAC/AAMR-NB/WAV/PCM/ADPCM
內置立體聲18位西格瑪-德爾塔DAC：SNR>92db（無a權重），18位，采樣率
8/12/11.05/16/22/24/32/44.1/48
支持32級音量控制
存儲器控制器
與高達1066Mbps的512Mb DDR2芯片集成
OTP ROM 64位芯片ID
DMA控制器
8個物理通道和4個總線通道
跨步模式支持
軟件可配置優先級
引導ROM
帶引導加載程序的片上引導ROM
系統可以從SPI或閃存加載
USB 2.0 OTG
符合通用串行總線規范。2.0版。
符合USB2.0規范修訂版1.0a的即時補充。
支持與中的一個低速、全速或高速設備進行點對點通信
主機模式。
支持全速或高速外圍模式。
支持USB大容量存儲類僅批量傳輸版本1.0作為主機或設備。
支持電子靜態圖像成像圖片傳輸協議（PTP）
支持使用pict橋直接打印功能
支持作為主機的1.1版打印設備的通用串行總線設備類定義
支持通用串行總線靜態圖像捕獲設備定義修訂版1.0作為主機
端點的可配置/可編程大小。
可配置/可編程的單緩沖、雙緩沖、三緩沖或四緩沖。
可編程類型的端點。
支持高速高帶寬同步和中斷傳輸。
支持暫停、恢復和電源管理功能。
支持USB喚醒
其他接口
UART/I2C/SPI
3個外部中斷
41個可配置GPIO與功能引腳共享
功率
1.3v用于核心13
IO為3.3伏/1.8伏
內置1.5v帶隙參考
核心PLL、LCD PLL、音頻PLL和DDR PLL支持擴頻
封裝
QFN 68（epad）
