AM8275規格書/Datasheet
4K UHD MULTIMEDIA SOC，4K超高清多媒體主控芯片
AM8275是面向消費類的尖端高清媒體處理器SoC（片上系統）具有獨立安全操作系統的可信執行環境的電子產品，VP9和H.265解碼高達Ultra HD，以及H.264 FHD媒體解碼和編碼，具有多個格式、無線/有線網絡、數字電視和一整套高速外設。AM8275配備高性能四核CPU，ARM Cortex-A53，具有512K L2緩存嵌入。AM8275集成了高效的ARM Mali-470圖形處理單元（GPU）加速2D和3D圖形處理。為了加速OSD和2D用戶界面，
AM8275的內置流媒體引擎提供常用的繪圖功能。CPU是專用于應用，而AM8275的大多數功能都利用單獨的硬件電路來提供高效優化的系統。AM8275的視頻DSP專用于操作、解碼各種格式的視頻流，例如解碼4K2K H.265、全高清MPEG1/2/4/H.264/H.264 MVC，AVC/VC-1，VP8，VP9，AVS，AVS Plus，HD JPEG等。視頻DSP還可以處理H.264格式的全高清編碼。視頻解碼和編碼可以同時運行。此外，AM8275的視頻后處理由視頻處理子系統處理，該子系統支持3D去隔行掃描，視頻縮放至4K2K等。音頻解碼由能夠解碼一組音頻格式的音頻DSP，例如DTS HD、Dolby®Digital Plus、TrueHD和其他流行格式。音頻DSP還執行音頻后期處理。
AM8275為豐富的操作系統提供安全的環境，帶來UHD和HDR內容到大屏幕。安全的視頻路徑和安全存儲對于安全系統至關重要。隨著ARM TrustZone的部署和專有安全機制的實現，AM8275可保護視頻和高度機密的信息免遭泄露。獨立的安全操作系統在AM8275上運行。此外，AM8275硬件還提供加密引擎，真隨機數發生器，以及足夠的一次性可編程ROM（OTP）空間
AM8275支持一整套外設。帶PHY的HDMI發射器是集成在AM8275中。HDMI接口支持HDCP。其他接口包括USB2.0集成PHY的主機/設備、NAND/NOR/eMMC閃存控制器、支持讀卡器SD/MMC、用于藍牙的高速UART、千兆以太網MAC、4位SDIO、IrDA接收器和雙通道傳輸流接口。AM8275是一款經濟高效的超高清媒體播放器OTT解決方案流媒體播放器、Android TV、數字電視機頂盒或Miracast無線顯示適配器。

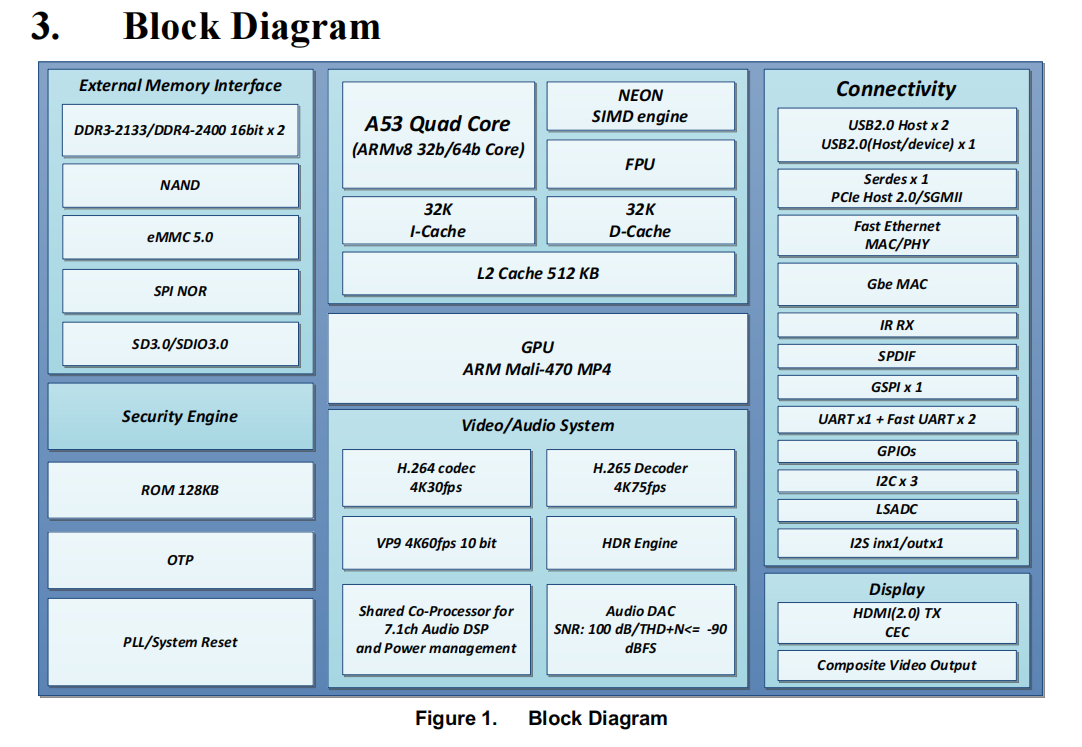

特征
ARM Cortex-A53四核處理器，帶浮點單元和霓虹燈
嵌入了SIMD引擎，支持64/32位ARMv8架構，512KB二級緩存
用于可信執行的ARM TrustZone具有獨立環境（TEE）安全的操作系統和集成安全硬件
支持OpenGL ES1.1/2.0
具有硬件加速的視頻DSP
具有硬件加速功能的音頻DSP
最高支持4GB DDR4/DDR3
具有16位雙通道的SDRAM數據接口
支持串行閃存和雙I/O數據接口
支持NAND閃存，最大12位ECC
支持eMMC 5.0
Boot-ROM和OTP（一次性可編程ROM）用于安全啟動和密鑰存儲，集成10/100以太網MAC和PHY和千兆以太網MAC，集成三重USB2.0高速支持OTG控制器和PHY，用于USB Type-C插座支持SDIO 3.0接口
支持SD3.0接口
支持SGMII
支持PCI Express 2.0
支持UART/I2C/GPIO/Ir
一個用于音頻的I2S接口（2通道）輸入
IEC 60958（SPDIF）數字音頻輸出
7.1聲道下混
MPEG I第1、2、3層（2通道）和MPEGII第1、2層（多通道）
LPCM、ADPCM、ALAC、FLAC、AAC、WAV、AIFF、VSELP和OGG Vorbis
DTS HD、杜比數字Plus、TrueHD（僅限持牌人）
WMA/WMA Pro、杜比數字AC3、和DTS（僅限被許可人）
LPCM/ADPCM/MP3/AAC音頻錄音
支持DTS廣播（僅限被許可人）
杜比數字消費編碼器有能力（僅限被許可人）
視頻接口和功能
帶12位視頻D/A的電視編碼器變換器
NTSC和PAL電視系統
復合模擬視頻輸出
同步標清和高清輸出
帶CEC的HDMI v2.0b發射器，支持3D over HDMI
3D去隔行掃描
位圖OSD
支持CGMS-A、WSS
電源設計
支持動態電壓頻率縮放
其他
熱傳感器
電壓傳感器
封裝：15mm x 15mm，TFBGA 406，帶0.65mm球距
