AM8360D規格書/Datasheet
視頻編解碼芯片，無線視頻發射芯片/TX，主控/SOC

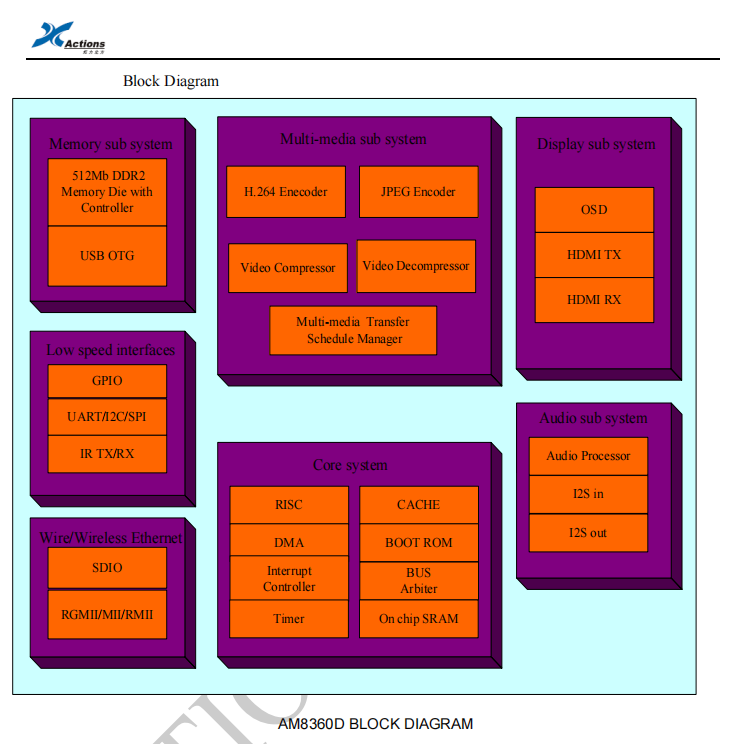

Actions-Micro的AM8360D處理器是一款高度集成的混合信號SoC目標處理器，位于多媒體應用。
AM8360D嵌入的CPU是高性能、低功耗的32位RISC具有DSP指令擴展的內核，運行速度可達700MHz。AM8360D處理器具有硬連線的多格式視頻編碼器，支持各種流行的視頻格式，包括：FHD/4K分辨率的H.264。AM8360D集成的無損或近乎無損的圖像/視頻壓縮和解壓縮模塊可以通過1Gbit/s以太網傳輸RGB1080格式為RGB888的1P視頻。AM8360D多媒體處理器借助片上HDMI提供了顯示解決方案發射器和接收器接口。AM8360D還集成了1個USB OTG控制器、UART、I2C、SPI等。AM8360D中集成了512Mb DDR2內存芯片，因此無需掛DDR2內存
特征
該AM8360D提供高水平的系統集成，以支持各種應用。AM8360D的功能包括：
?32位RISC內核
-32K字節指令緩存和數據緩存
-F/W可以在直流至800MHz范圍內透明地編程
-用于多媒體加速的DSP指令
-靜態設計允許在運行時更改時鐘以節省功耗
?視頻編碼器
-支持ISO/IEC 14496-10/YU-T Rec.H.264
-基本配置文件，級別1-5.1
?主要配置文件，級別1-5.1
?高調，1-5.1級
-支持JPEG ITU-T Rec.T81（09/92），基線交錯/JFIF
-1920x1080分辨率下每秒60幀，適用于所有格式的視頻
-支持高達4K分辨率
?圖像/視頻壓縮器
-支持高達1080P分辨率
-支持8bit YCbCr 4：2：2&YCbYCr/RGB
-自適應壓縮比高達1：6
-無損或近乎無損壓縮
?OSD操作系統
-1,2 OSD位圖數據寬度
-2位256x128或256x256 1位
顯示界面
-支持HDMI Tx，符合行業標準HDMI 1.2
-支持HDMI接收，符合行業標準HDMI 1.3a
?音頻
-I2S IN和I2S OUT接口
-支持32級音量控制
?以太網MAC
-支持高達1Gbps速率的MII/RMII/RGMII
-支持SDIO接口進行WIFI傳輸
AM8360D數據表v1.0.0 Actions-micro Proprietary 11/09/2021 11
?轉移計劃管理器
-通過以太網傳輸壓縮的視頻/音頻數據
-通過以太網接收壓縮視頻/音頻數據
-傳輸?shù)囊曨l高達1920x1080 60fs
?內存存儲
-集成16個512Mb DDR2芯片，速度高達1066Mbps
-OTP ROM 64位芯片ID
?DMA控制器
-8個物理通道和4個總線通道
-步幅模式支持
-軟件可配置優先級
?引導ROM
-帶引導加載程序的片上引導ROM
-系統可以從SPI Nor閃存加載
?USB 2.0 OTG接口
-符合通用串行總線規范。修訂版2.0。
-符合USB2.0規范修訂版1.0a的On-The-Go補充。
-支持與一個低速、全速或高速設備進行點對點通信主機模式。
-支持外設模式下的全速或高速。
-支持USB大容量存儲類僅批量傳輸修訂版1.0作為主機或設備。
-支持電子靜態圖像成像圖像傳輸協議（PTP）
-支持使用pict-bridge的直接打印功能
-支持將設備版本1.1打印為主機的通用串行總線設備類定義
-支持通用串行總線靜態圖像捕獲設備定義修訂版1.0作為主機
-端點的可配置/可編程大小。
-可配置/可編程的單通道、雙通道、三通道或四通道緩沖。
-可編程類型的端點。
-支持高速、高帶寬、同步和中斷傳輸。
-支持掛起、恢復和電源管理功能。
-支持USB喚醒
?其他接口
-UART/I2C/SPI接口
-3個外部中斷
-35個可配置GPIO，與功能引腳共享
?電源
AM8360D數據表v1.0.0 Actions-micro Proprietary
11/09/2021 12
-1.3V用于內核
-Mac IO為3.3V/2.5V/1.8/1.5V，其他為3.3V
-Core PLL、LCD PLL、AUDIO PLL和DDR PLL支持擴頻
包裝：-QFN 88pin（epad），10x10mm
