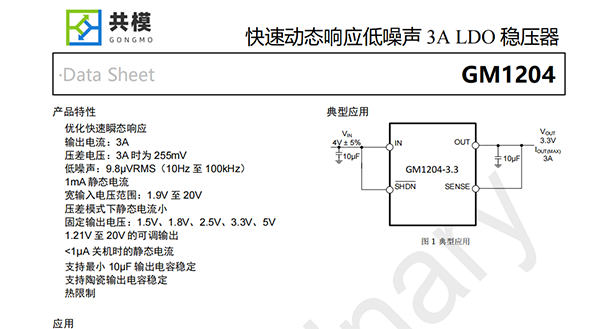

概述
GM1204是一款低壓差穩壓器，專為快速瞬態響應而優化。該裝置能夠提供3A的輸出電流，典型壓降為255mV。工作靜態電流為1mA，關機時降至1μA以下。壓差模式下靜態電流控制良好；與許多其他穩壓器一樣，靜態電流在壓差模式下并沒有上升。除了快速瞬態響應外，GM1204還具有非常低的輸出電壓噪聲，這使得該器件非常適合敏感的射頻電源應用。輸出電壓范圍為1.21V至20V。GM1204穩壓器穩定，輸出電容低至10μF。內部保護電路包括電流限制和熱限制。該器件有1.5V、1.8V、2.5V、3.3V、5V的固定輸出電壓，以及1.21V參考電壓的可調輸出電壓。GM1204穩壓器是5引腳TO-263封裝和TSSOP-16封裝。
產品特性
優化快速瞬態響應
輸出電流：3A
壓差電壓：3A時為255mV
低噪聲：9.8μVRMS（10Hz至100kHz）
1mA靜態電流
寬輸入電壓范圍：1.9V至20V
壓差模式下靜態電流小
固定輸出電壓：1.5V、1.8V、2.5V、3.3V、5V
1.21V至20V的可調輸出
<1μA關機時的靜態電流
支持最小10μF輸出電容穩定
支持陶瓷輸出電容穩定
熱限制
應用
醫學和影像應用
開關電源級聯穩壓器
